螺紋世界探秘：一文讀懂11種常見螺紋類型

你是否知道，全球通行的螺紋遠不止我們常見的幾種？1841年，英國人惠特沃斯發明了世界上首個螺紋標準；此后近兩個世紀，各國工程師不斷探索，發展出了種類繁多的螺紋體系。法士威廠家今天將11種常見螺紋類型一一解讀，帶你一起走進繽紛的螺紋世界。

一、國際公制標準螺紋

國際公制標準螺紋是我國國家標準（CNS）采用的螺紋體系，牙頂為平面、易于車削，牙底則為圓弧形以增加螺紋強度，牙型角為60度，規格以“M”表示。公制螺紋可分為粗牙和細牙兩種，標注方式如M8×1.25。這是全球應用最廣泛的螺紋標準，從家用電器到汽車制造無處不在。

001

二、美制標準螺紋

美制標準螺紋的頂部與根部皆為平面，強度較佳，牙型角同樣為60度，規格以每英寸牙數表示。該螺紋可分為粗牙（NC）、細牙（NF）和特細牙（NEF）三個等級，標注如1/2-10NC。在北美地區的機械制造和航空航天領域，美制螺紋占據主導地位。

002

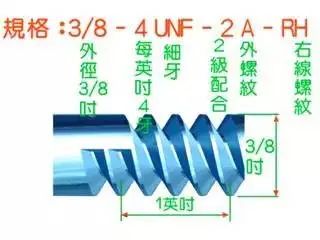

三、統一標準螺紋

統一標準螺紋由美國、英國、加拿大三國共同制訂，是當前國際常用的英制螺紋，牙型角為60度。它分為粗牙（UNC）、細牙（UNF）和特細牙（UNEF）三大系列，標注如1/2-10UNC。

四、V形螺紋

V形螺紋的頂部與根部均呈尖狀，牙型角為60度。由于尖頂尖根的結構導致強度較弱，容易損壞，目前已不常使用。但作為螺紋發展的早期形態，V形螺紋在螺紋標準化歷史上具有不可忽視的地位。

003

五、惠氏螺紋

惠氏螺紋由英國人約瑟夫·惠特沃斯于1841年發明，是世界上首個螺紋標準。其牙型角為55度，牙頂和牙底通過切線連接形成圓弧過渡輪廓。惠氏螺紋主要分為粗牙（BSW）和細牙（BSF）兩種，符號為“W”，適用于滾壓法制造。

004

六、圓螺紋

圓螺紋是德國DIN標準規定的螺紋，牙型呈圓弧形，符號為“Rd”。由于圓弧牙型應力集中小、抗疲勞性能好，圓螺紋特別適用于燈泡、橡皮管等需要反復裝拆的連接場景。生活中常見的螺口燈頭，便是圓螺紋最典型的應用實例。

005

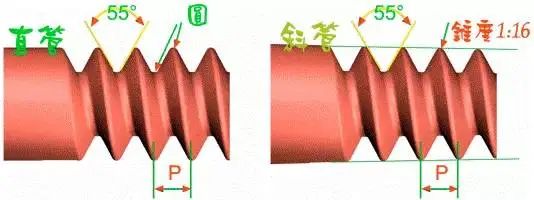

七、管螺紋

管螺紋專為管道連接而設計，主要用于氣體或液體管件的防泄漏連接。它分為直管螺紋和斜管螺紋（錐管螺紋）兩種，錐管螺紋的錐度為1:16。從家庭水管到工業管道，管螺紋是流體輸送系統中不可或缺的連接件。

006

八、方螺紋

方螺紋又稱矩形螺紋，牙型為正方形，牙型角為0度，傳動效率很高。但由于牙根強度較弱，磨損后間隙無法通過螺母調整修復，應用受到一定限制。方螺紋主要用于虎鉗螺桿、起重機絲杠等傳力機構中。

007

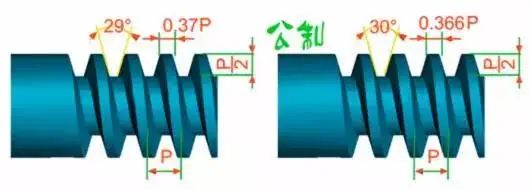

九、梯形螺紋

梯形螺紋又稱愛克姆螺紋，是應用最廣泛的傳動螺紋。公制梯形螺紋牙型角為30度，英制為29度。與方螺紋相比，梯形螺紋傳動效率稍低，但牙根強度高、對中性好，且磨損后可通過螺母調整。它廣泛用于車床導螺桿、壓力機等需要精確傳動的場合，符號為“Tr”。

008

十、鋸齒螺紋

鋸齒螺紋又稱斜方螺紋，牙型為不等腰梯形，工作面牙側角為3度，非工作面為30度。鋸齒螺紋適用于螺旋千斤頂、加壓機等承受單向軸向力的場合，符號為“Bu”。

009

十一、滾珠螺紋

滾珠螺紋是傳動效率最高的螺紋類型，其原理是在絲杠與螺母之間裝入滾珠，將滑動摩擦轉變?yōu)闈L動摩擦。滾珠絲杠的傳動效率可達90%以上，是普通滑動絲杠的2至4倍。滾珠螺紋已廣泛應用于數控機床、自動化設備和精密儀器等領域。

010

結束語

這些螺紋服務于日常連接，或承載著精密傳動，在各自的領域發揮著不可替代的作用。理解這些螺紋的類型與特性，不僅有助于我們?cè)谠O(shè)計與維修中做出正確選擇，更能讓我們透過這小小的螺旋，感受到機械工程兩百年來不斷演進與創新的磅礴力量。
