深圳市法士威精密零件有限公司
Set up high level service brand
文章出處：螺絲百科 網(wǎng)責(zé)任編輯： 法士威 閱讀量： 發(fā)表時(shí)間：2026-06-10
今天，法士威繼續(xù)給工業(yè)伙伴們分享—螺母。螺母是工業(yè)裝配中不可或缺的關(guān)鍵緊固件，不同強(qiáng)度等級(jí)的螺母，其生產(chǎn)工藝存在顯著差異，接下來(lái)跟著法士威拆解8級(jí)以下、8級(jí)以及公制10/12級(jí)（英制5級(jí)以上）三類螺母的完整工藝流程。

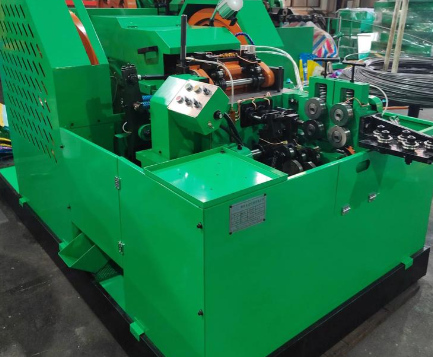

8級(jí)以下螺母對(duì)強(qiáng)度要求適中，無(wú)需熱處理即可滿足使用需求。其標(biāo)準(zhǔn)工藝流程如下：
盤元 → 酸洗 → 抽線 → 成型 → 攻牙 → 表面處理 → 包裝

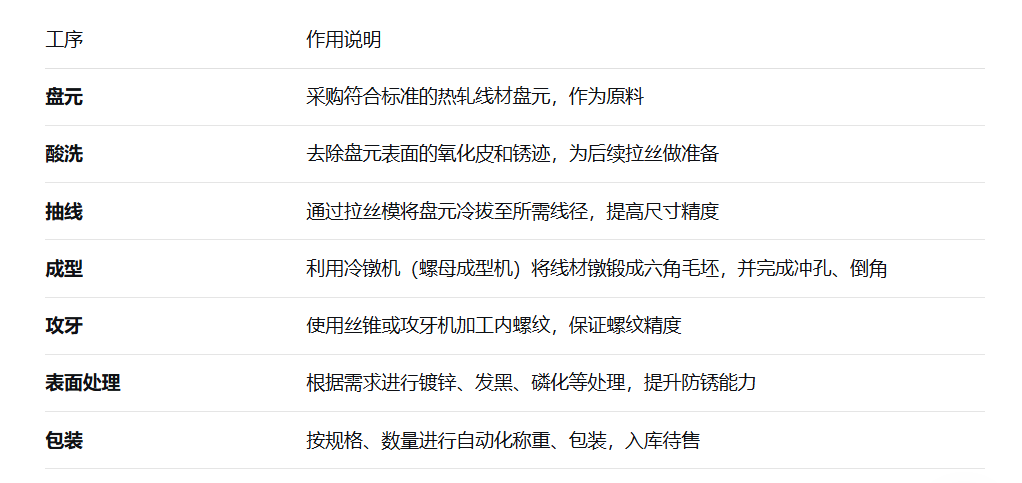

特點(diǎn)：工序簡(jiǎn)潔、成本低、效率高，適合大批量生產(chǎn)普通強(qiáng)度螺母。
對(duì)于需要強(qiáng)耐腐蝕性的戶外或惡劣環(huán)境應(yīng)用，熱浸鍍鋅螺母采用單獨(dú)流程：
盤元 → 酸洗 → 抽線 → 成型 → 熱浸鍍鋅 → 攻牙 → 包裝
熱浸鍍鋅前置：成型后直接進(jìn)行熱浸鍍鋅，而非普通表面處理。
鍍后攻牙：因鍍層會(huì)增厚螺紋尺寸，必須在鍍鋅之后再攻牙，以確保螺紋配合精度。普通表面處理則先攻牙后處理。
?? 注意：熱浸鍍鋅后攻牙會(huì)破壞部分鍍層，螺紋處需額外涂覆防銹油。
很多人誤以為8級(jí)螺母需要熱處理，實(shí)則不然。8級(jí)螺母通過(guò)冷鐓過(guò)程中的加工硬化就能達(dá)到所需機(jī)械性能，無(wú)需額外熱處理。
盤元 → 退火 → 酸洗 → 抽線 → 成型 → 攻牙 → 表面處理 → 包裝
增加退火工序：盤元先經(jīng)退火處理，軟化材料、細(xì)化晶粒，為后續(xù)冷鐓大變形量做準(zhǔn)備。
冷鐓硬化原理：成型過(guò)程中材料發(fā)生塑性變形，位錯(cuò)密度增加，強(qiáng)度和硬度自然提升至8級(jí)要求。
? 結(jié)論：8級(jí)螺母的核心在于控制冷鐓變形量和原材料質(zhì)量，而非淬火回火。

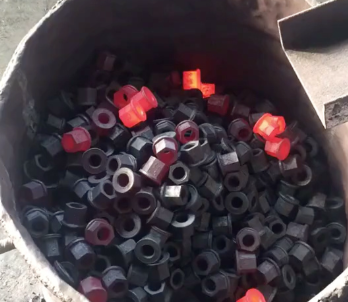

高強(qiáng)度螺母（公制10級(jí)、12級(jí)，英制5級(jí)、6級(jí)等）僅靠冷鐓硬化遠(yuǎn)遠(yuǎn)不夠，必須通過(guò)調(diào)質(zhì)處理（淬火+回火） 來(lái)獲得高強(qiáng)度與良好韌性的平衡。
盤元 → 退火 → 酸洗 → 抽線 → 成型 → 攻牙 → 熱處理 → 表面處理 → 包裝

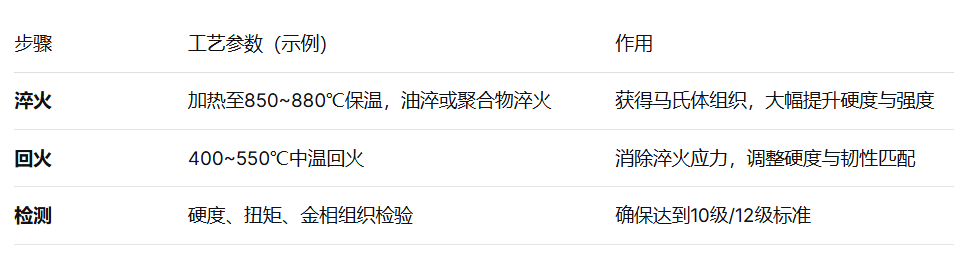

為什么必須加這道工序？
?? 沒(méi)有淬火+回火，高強(qiáng)度螺母會(huì)在裝配或使用中斷裂，造成嚴(yán)重安全事故。

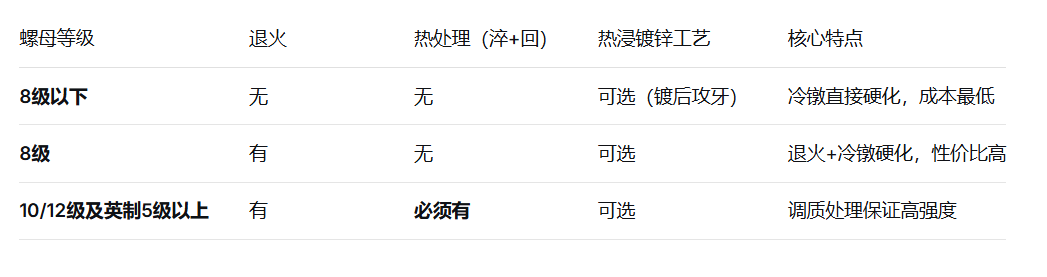

六、總結(jié)與選型建議
普通應(yīng)用（如家具、一般機(jī)械）：選用8級(jí)以下螺母，工藝簡(jiǎn)單、價(jià)格便宜。
一般工業(yè)緊固（如汽車底盤、建筑）：選用8級(jí)螺母，無(wú)需熱處理但性能可靠。
高載荷/高風(fēng)險(xiǎn)場(chǎng)合（如發(fā)動(dòng)機(jī)、橋梁、起重設(shè)備）：必須選用10級(jí)、12級(jí)或英制5級(jí)以上螺母，不可省略熱處理工序。
理解螺母的工藝流程，不僅有助于質(zhì)量控制，也能幫助工程師根據(jù)實(shí)際需求合理選材，避免“過(guò)度設(shè)計(jì)”或“安全不足”。優(yōu)質(zhì)螺母的誕生，正是每一道工序都“不偷步”的結(jié)果。
壓鉚螺母有分公制和美制，有很多人不知道什么尺寸的壓鉚螺母鉚接多厚的板材，而導(dǎo)致壓鉚螺母鉚不緊等情況的發(fā)生。下面是壓鉚螺母...
2020-12-19
地址：中國(guó).廣東.深圳市寶安49區(qū)華創(chuàng)達(dá)科技產(chǎn)業(yè)園D棟520
Copyright ? 2019 深圳市法士威精密零件有限公司 版權(quán)所有
產(chǎn)品在線咨詢
法士威公眾號(hào)
阿里巴巴
淘寶
當(dāng)前位置：
返回
