文章出處：螺絲百科 網責任編輯： 法士威精密零件 閱讀量： 發表時間：2023-03-08
螺紋可分為緊固螺紋、管螺紋及傳動螺紋三大類。
其中,緊固螺紋包括：普通螺紋、大間隙螺紋（熱浸鍍鋅螺紋、高溫高壓用大間隙螺紋）、自攻螺紋、自擠螺紋（三棱自攻螺紋）、木螺紋；過渡配合與過盈配合螺紋以及儀器用特種螺紋等。

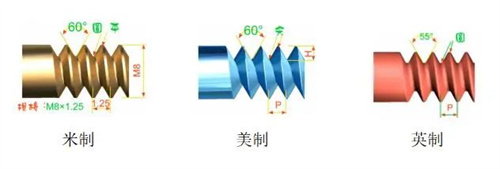

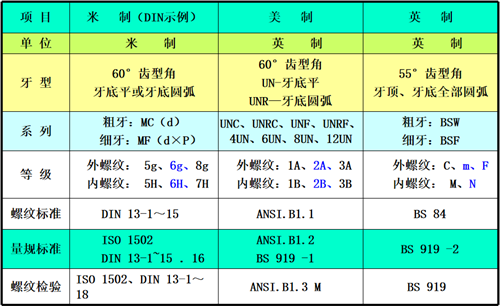

普通螺紋又可按計量單位和發明國分為三種螺紋：米制、美制、英制普通螺紋．
一 米制螺紋
米制普通螺紋是使用較多的機械緊固螺紋，國際標準化組織、工業發達國家，以及我國都制定了自己的米制螺紋標準。
米制螺紋基本牙型是等邊三角形牙齒頂牙底截短輪廓，牙型角60°，螺紋用字母 M（表示米制普通螺紋）標記。規格大小公稱直徑（D或d）和螺距（P）表示，計量單位為毫米，即米制螺紋。
a、螺紋大徑d為公稱直徑
b. 螺紋中徑d2=d-2(3H/8)
c、螺紋小徑d1=d-2(5H/8)
d、螺距P指二牙間的距離
e、牙型角a＝60°

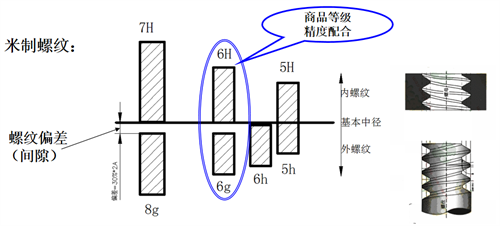

米制螺紋中徑公差和基本偏差關系及位置圖
米制外螺紋有5h(6h)、6g和8g的3個螺紋公差等級。
米制內螺紋有5H、6H和7H的3個螺紋公差等級。
其中g(shù)螺紋有偏差，是為了裝配方便和電鍍層、涂層留余量。數字5、6、8指螺紋公差大小，螺紋松緊程度。商品緊固件外螺紋等級為——6g級，內螺紋等級為——6H級。

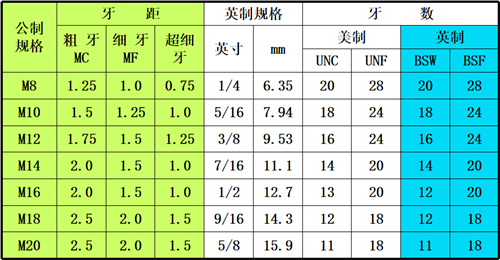

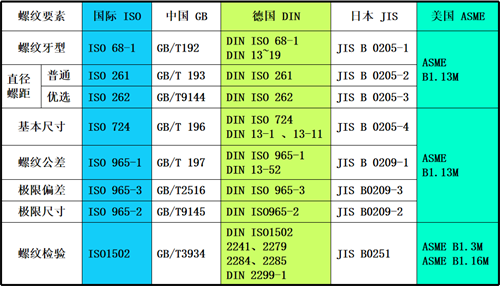

米制普通螺紋標準對照
2.美制（英寸制）UN統一螺紋
美制普通螺紋即“統一螺紋”，系第二次世界大戰后，為統一“盟軍”的緊固螺紋標準，由英國、美國及加拿大三國共同制定的標準。
美制統一螺紋基本牙型是等邊三角形牙頂牙底截短的輪廓，牙型角60°，螺紋規格用公稱直徑（D或d）和每英寸內的牙數（n）標記，計量單位為英寸。
a. 螺紋大徑d為公稱直徑
b. 螺紋小徑d1=d-2(5H/8)
c. 螺紋中徑d2=d-2(3H/8)
其中：
P—螺距 n—表示1寸有幾牙
P= 牙距 25.4mm/牙數n
或P=1/n in
▲美制UN統一螺紋基本齒型
美制UN螺紋配合代號和選用
■美制內、外螺紋的代號
統一螺紋外螺紋公差與內螺紋公差是不同的。規定用字母來表示：
“A”表示——外螺紋；如“2A” 或“3A”
“B”表示——內螺紋。如“2B” 或“3B”
■美制螺紋系列的選用
——美制粗牙螺紋UNC廣泛適用于大批量生產的緊固件。一般用于低強度材料，即低性能等級,該配合的螺紋便于裝配。粗牙螺紋有更高的抗脫扣性能、磨損小、應力小。
——商品緊固件較多地采用粗牙UNC系列螺紋；
——鋼結構螺栓一般用8UN或UNC螺紋；（A194和A193的配套）
——美制細牙螺紋UNF一般較多地用于高強度連接副的緊固件。細牙螺紋比粗牙螺紋牙型高度低些、小徑大、抗拉應力面積也大。
■UNR螺紋
UNR螺紋齒頂是平的或園弧連接，但齒型根部必須是園弧狀，其園弧半徑不小于0.108P。只適用于外螺紋。
1、 UN螺紋牙底是平的，有應力集中問題，為減少螺栓受力時的應力集中，UNR螺紋牙底圓弧半徑不能太小。
2、UNR比UN螺紋具有更高的抗疲勞強度, 能較好地適用于凹口靈敏材料。
3、美國IFI標準也規定螺栓、螺釘強度等級大于等于5級，必須采用UNR螺紋。（A574高強度內六角螺釘直徑≤1″ 的 螺紋應采用UNRC/UNRF螺紋。）
4、另——米制標準規定高于或等于10.9級的外螺紋，其螺紋牙底形狀須有圓弧曲線，需承受一定的疲勞沖擊載荷。
▲美制UNR外螺紋示例圖

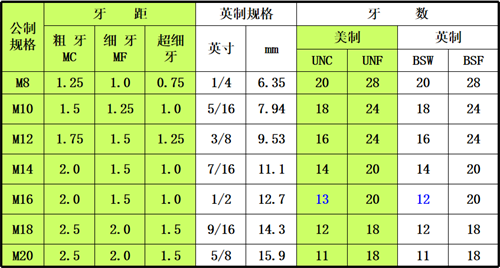

螺紋規格和牙距的標記
3.英制威氏螺紋(英寸）
英制螺紋基本牙型是等腰三角形，牙頂和牙底圓弧過渡相切的輪廓，牙型角為55°，螺紋用公稱直徑和每寸內牙數標記，計量單位為英寸。
螺紋代號：BSW （惠氏粗牙螺紋）、BSF （惠氏細牙螺紋）、Whit（非標準系列惠氏螺紋）；BS 84:2007《惠氏螺紋》；BS 919-2:2007《惠氏螺紋的量規》。

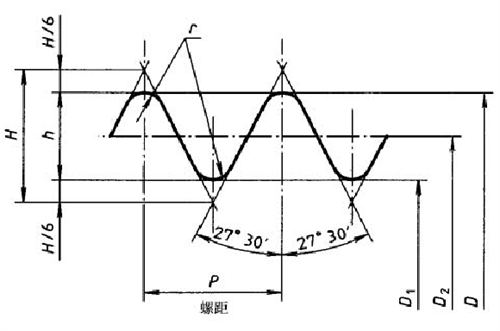

▲英制螺紋基本牙型
螺紋規格和牙距的標記

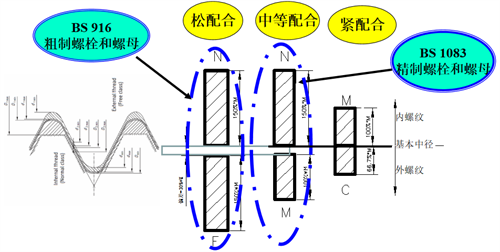

1、英制BS螺紋的外螺紋規定了3個等級，即精密級(C)、中等級(M)和 自由級(F)。
2、內螺紋規定了2個等級，即中等級(M)和標準級(N)。
3、其中,外螺紋M級和F級規定了同樣的基本偏差。
4、粗制緊固件螺紋配合N/F級；精制緊固件螺紋配合N/M級。
